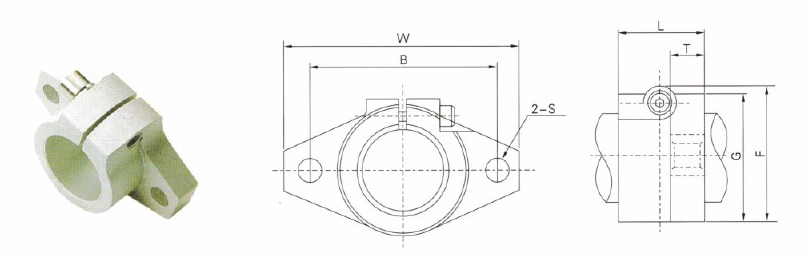

SHF

Product

Weight (kg/m)

Clamping Bolt

Locking Bolt

S

B

G

F

T

L

W

Shaft Diameter
SHF10 0.013 M5 M4 5.5 32 20 24 5 10 43 10
SHF12 0.020 M5 M4 5.5 36 25 28 7 13 47 12
SHF13 0.020 M5 M4 5.5 36 25 28 7 13 47 13
SHF16 0.027 M5 M4 5.5 40 28 31 8 16 50 16
SHF20 0.040 M6 M5 7 48 34 37 8 20 60 20
SHF25 0.060 M6 M5 7 56 40 42 10 25 70 25
SHF30 0.110 M8 M6 9 64 46 50 12 30 80 30
SHF35 0.380 M10 M8 12 72 50 58 14 35 92 35
SHF40 0.510 M10 M10 12 80 56 67 16 40 102 40
SHF50 0.890 M12 M12 14 96 70 83 19 50 122 50
SHF60 1.500 M12 M12 14 112 82 95 23 60 140 60
